執行國家標準：

GB14287.1-2014電氣火災監設備

二、技術參數

■?工作電源：AC220V±20%。

■?后備電源：DC12V/1.3AH ?2節

■?報警方式：聲光報警、故障自診斷報警；

■?響應時間：<30S

■?系統容量：512節點(以探測器為節點，測溫式或剩余電流探測器可以混裝)；

■?顯示器件：320×240點陣帶背光液晶屏；

■?存儲容量：具有黑匣子報警自動記錄功能，999條報警記錄，500條故障記錄，99條事件記錄。

■?報警保持：報警狀態一直維持到手動復位；

■?查詢功能：查詢報警記錄、故障記錄及事件記錄；

■?安?全?性：操作時必須經過分級密碼驗證；

■?安裝方式：壁掛式安裝

■?*功耗：<200W

■?通訊方式：采用CAN總線，MODEBUS協議。

■?脫扣輸出: 一組無源開關量。

■?打印功能: 配有小型智能熱敏打印機，可打印出報警記錄。

■?傳輸距離：*1200m，加中繼達更遠距離。

■?使用環境：0℃~+40℃；相對濕度≤95%，不結露。

■?規格尺寸：550×400×125mm

■?重????量：6.0Kg；

三、系統構成

ME116電氣火災監控設備、1～512只ME113型剩余電流式（或測溫式）電氣火災監控探測器、中繼器（選配）及配線電纜等組成。

系統構成示意圖如下：

電氣火災監控設備是監控系統的神經控制中樞，由CPU、液晶顯示屏、鍵盤控制及燈光指示、輸出控制、通訊接口等模塊構成。剩余電流式火災監控探測器是通過剩余電流互感器將漏電流轉換成電信號，實時顯示其漏電流的大小，并將其采集的數據進行分析上傳至電氣火災監控設備，漏電流超出報警限時，發出聲、光報警指令，指示具體報警部位及報警時間，自動保存報警信息，提示用戶檢查報警線路，及時排除火災隱患。監控設備采用雙電源工作，主供電源由市電電網（交流220V）直接供電,備用電源由內置的蓄電池供電，當主電源掉電時可自動轉換至備用電源工作。

四、功能介紹

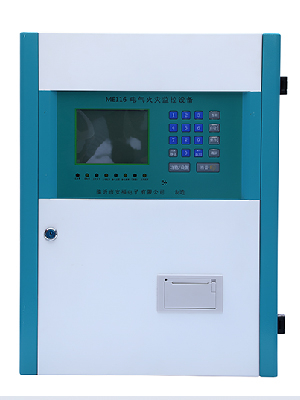

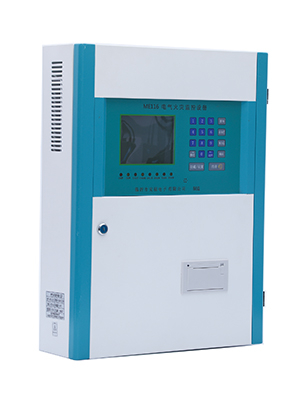

主機示意圖

主機面板示意圖

系統上電后打開主電備電開關，系統進入開啟狀態，自動檢測是否存在故障(如探測器及備用電源是否連接好)，如果沒有任何故障及報警的情況，監控主機上主備電正常工作指示燈點亮，實時監測各節點探測器的狀態。如果探測器連接存在故障，則相應的節點探測器顯示“故障”信息，在屏幕右上角提示故障總數及報警回路總數等信息如下圖，并發出相應的報警音。

系統顯示窗

1、總狀態指示燈說明：

總狀態指示燈布局如下圖：

指示燈說明如下表?：

指示燈說明	顏色	功能
報警	紅色	系統任何一回路有剩余電流超限報警，此燈亮，并且一直保持到手動復位
故障	黃色	探測器通訊故障或者主電、備電任一有故障此燈亮，所有故障消除后此燈滅
主電正常	綠色	系統主電供電正常，此燈亮
主電故障	黃色	系統主電存在故障，此燈亮
備電正常	綠色	系統備電供電正常，此燈亮
備電故障	黃色	系統備電存在故障，此燈亮
欠壓指示	綠色	備電工作導致備電欠壓時候，此燈亮
充電故障	黃色	充電線路有故障時此燈亮
